RFD900+ 数传

12 may 2020

RFD900 +是覆盖902 – 928 MHz频段的高性能900MHz ISM频段无线电调制解调器。它专为需要最佳无线电链路性能的远程串行通信应用而设计。
./RFD900+_files/RFD900+.jpg 1800w

主要特点
  • 通信距离> 40km，具体取决于天线和GCS设置
  • 2个RP-SMA RF连接器，分集切换
  • 1瓦（+ 30dBm）发射功率。
  • > 20dB低噪声放大器。
  • RX SAW滤波器
  • 具有MP SiK（V2.x）的多点软件功能
  • 新型LNA具有更高的增益和更高的IP3，适用于高干扰环境。与原始RFD900相比，灵敏度高约1-2dB。
  • 完全ESD保护+过滤-每个IO端口均受到保护和过滤。已通过认可的测试实验室的CISPR 22初步辐射测试。
  • 体积小，重量轻。
  • 与3DR / Hope-RF无线电模块兼容

    • 参数
  • 频率范围：902- 928 MHz
  • 输出功率：1W（+ 30dBm），以1dB步长可控（<< 20dBm时为+/- 1dB，典型值为+/- 0.5dB> = 20dBm）
  • 空中数据传输速率：4、8、16、19、24、32、48、64、96、128、192和250 kbit / sec（默认为64k / 128k）。
  • UART数据传输速率：2400、4800、9600、19200、38400、57600、115200波特（默认57600）。
  • 接收灵敏度：低数据速率，高数据速率（TBA）时> 121 dBm
  • 尺寸：30mm（宽）x 57mm（长）x 12.8mm（高）–包括RF屏蔽，散热器和连接器末端。
  • 重量：14.5克
  • 电源：标称值为+5 V（最小+3.5 V，最大+5.5 V），最大功率下约为800 mA峰值。
  • 温度 范围：-40至+85摄氏度

    • 软件功能
  • 跳频扩频（FHSS
  • 透明的串行链接
  • 点对点或多点。
  • 通过用于本地无线电的简单AT命令进行配置，通过远程无线电的RT命令进行配置。
  • 用户可配置的串行数据速率和空中数据速率
  • 纠错例程，Mavlink协议框架（用户可选）。
  • Mavlink无线电状态报告（本地RSSI，远程RSSI，本地噪声，远程噪声）
  • 实时基于分组自动切换天线分集。
  • 据无线电温度自动调节占空比，避免过热

    • 接口
  • 天线：2 x RP-SMA天线连接器–可以选择只连接一根天线
  • 串行：逻辑电平RS232（+ 3.3v标称值，+ 5v耐压）
  • 功率：+ 5v，~800mA最大峰值（在最大发射功率下）。
  • GPIO：6个通用IO（具有数字，ADC和PWM功能）。

    • 合规性
  • FCC第15.247部分（跳频和数字调制有意辐射器）
  • AS / NZS 4268：2012（无线电设备和系统–短距离设备）

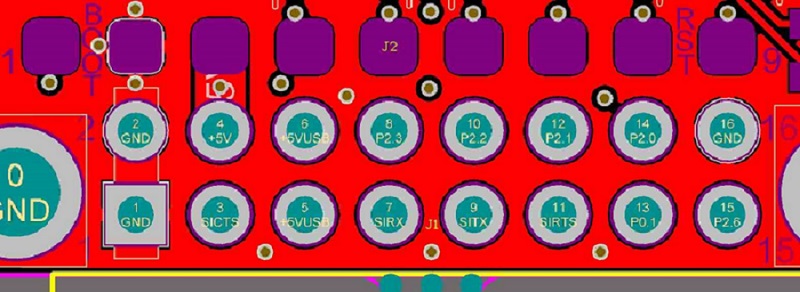

    • 引脚定义和分布

       

    ../RFD900+_files/RFD900+pcb.jpg 1024w

    引脚 # 名称 描述 描述 最大电压
    1 – GND Ground 0V
    2 GND – Ground 0V
    3 CTS Either Clear to send 5V
    4 VCC – Power Supply 5V
    5 Vusb – Power Supply USB 5V
    6 Vusb – Power Supply USB 5V
    7 RX Input UART Data In 5V
    8 P2.3 Either Digital I/O 5V
    9 TX Output UART Data Out 5V
    10 P2.2 Either Digital I/O 5V
    11 RTS Either Request to send 5V
    12 P2.1 Either Digital I/O 5V
    13 P0.1 Either Digital I/O 5V
    14 P2.0 Either Digital I/O 5V
    15 P2.6 Either Digital I/O 5V
    16 GND – Ground 0V
